Jak krok po kroku wymienić łożysko koła

w Passacie

W tym artykule pokażemy Ci, jak wymienić przednie łożysko koła w Passacie B7. Dzięki temu szczegółowemu poradnikowi samodzielnie i bez większego wysiłku wymienisz łożysko we własnym garażu. Celem jest zaoszczędzenie pieniędzy i przeprowadzenie Cię przez cały proces. Artykuł zawiera wszystko, czego potrzebujesz – od narzędzi i części, po wymagane momenty dokręcania dla wszystkich istotnych elementów.

Czy łożysko koła jest naprawdę uszkodzone?

Aby mieć 100% pewność, że problem dotyczy łożyska koła, powinieneś przeczytać ten artykuł: „Uszkodzone łożysko koła – objawy, przyczyny i koszty”. Wyjaśniamy w nim czym właściwie jest łożysko koła i dlaczego należy jak najszybciej wymienić uszkodzone łożysko. Dodatkowo przedstawiamy wszystkie charakterystyczne objawy i przyczyny uszkodzenia łożyska, a także omawiamy całkowite koszty naprawy. Zanim więc sięgniesz po klucz, by wymienić łożysko, zapoznaj się z informacjami zawartymi w podlinkowanym artykule.

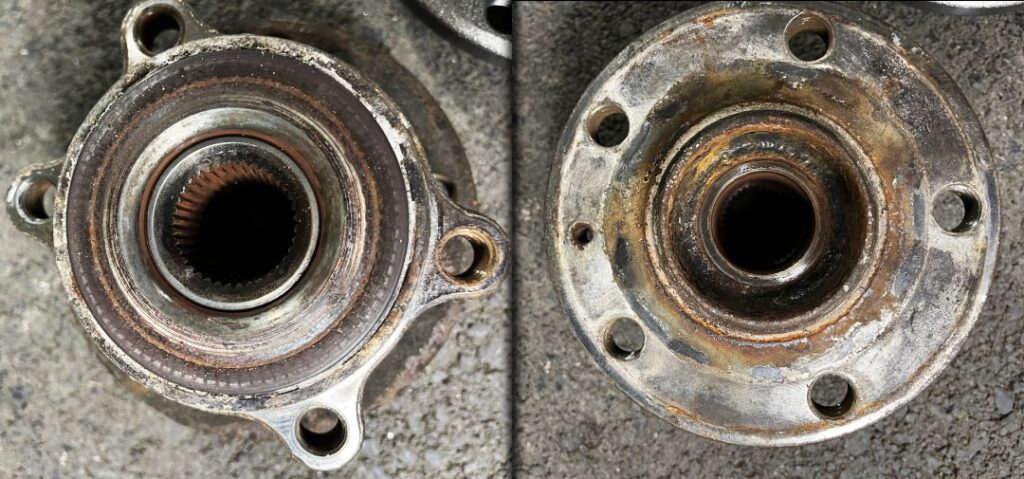

Widok uszkodzonego łożyska: przód/tył
Uszkodzone łożysko koła w VW Passat B7 (przód)

Niezbędne narzędzia i części

Narzędzia

Podnośnik samochodowy i ewentualnie kobyłki
Klucz udarowy lub krzyżak do kół
Zestaw grzechotek:
Nasadki w rozmiarach: 16, 17, 21, 27
Bity imbusowe: H5, H7
Bity Torx: T27, T30
Zawarte w podlinkowanym zestawie grzechotek poniżej!
Nasadki XZN (rozmiar 12)
Klucz dynamometryczny
Szczotka druciana
WD-40 lub inny środek penetrujący
Zmywacz do hamulców
Smar miedziany
Łom lub narzędzie do podważania i młotek

Części:

Nowe łożysko koła wraz z piastą
Nowa nakrętka piasty koła (opcjonalnie, zazwyczaj w zestawie)

INFO BOX:

Tutaj pokażemy Ci, jak wymienić łożysko koła razem z piastą. Aby wymienić samo łożysko, potrzebna byłaby prasa hydrauliczna. Porównując jednak cenę samego łożyska z ceną zestawu zawierającego piastę, zauważysz, że kompletna część jest bardziej opłacalna. Dlatego zawsze zalecamy wymianę całego elementu.

Jeśli czegoś Ci brakuje, tutaj znajdziesz wszystkie polecane narzędzia i części potrzebne do tej wymiany:

Łożysko koła z piastą *

Łożysko koła wraz z piastą do VW Passat Variant (365) 2.0 TDI 4motion – z lub bez zintegrowanego czujnika ABS.

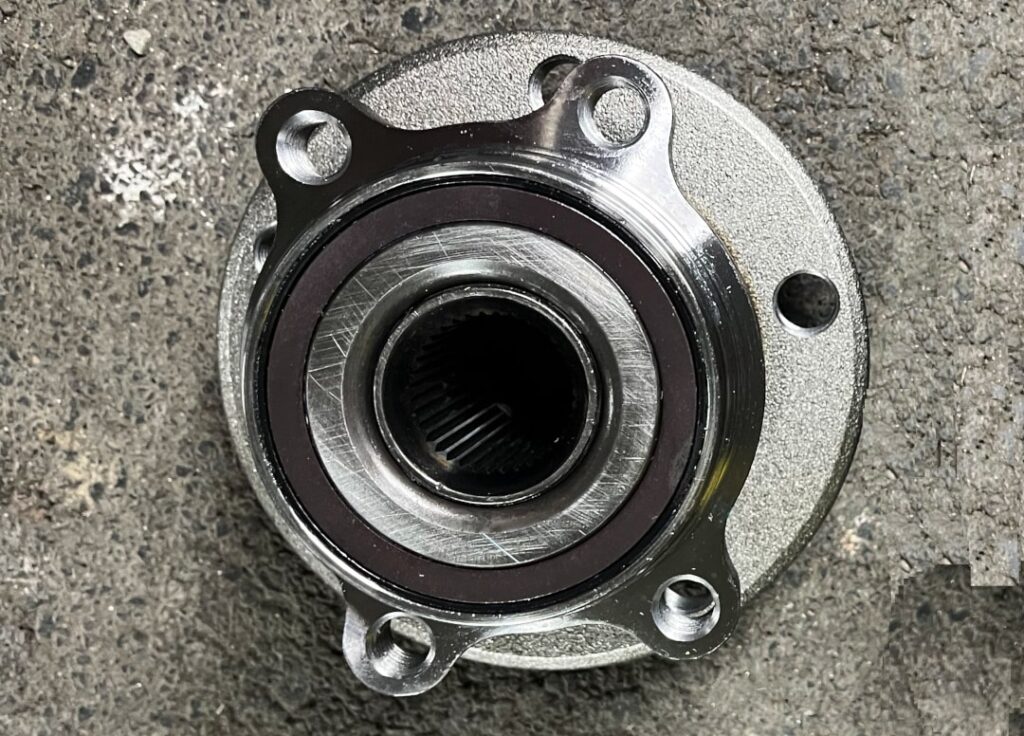

Nowe łożysko koła z piastą

Krok 1: Podniesienie auta i przygotowania

1.) Przygotowanie:

Ustaw pojazd na równej powierzchni i zaciągnij hamulec ręczny. W razie potrzeby zabezpiecz tylne koła klinami, aby zapobiec stoczeniu się auta. Następnie poluzuj nakrętki kół za pomocą klucza udarowego i nasadki numer 17. Podnieś przód pojazdu za pomocą podnośnika samochodowego.

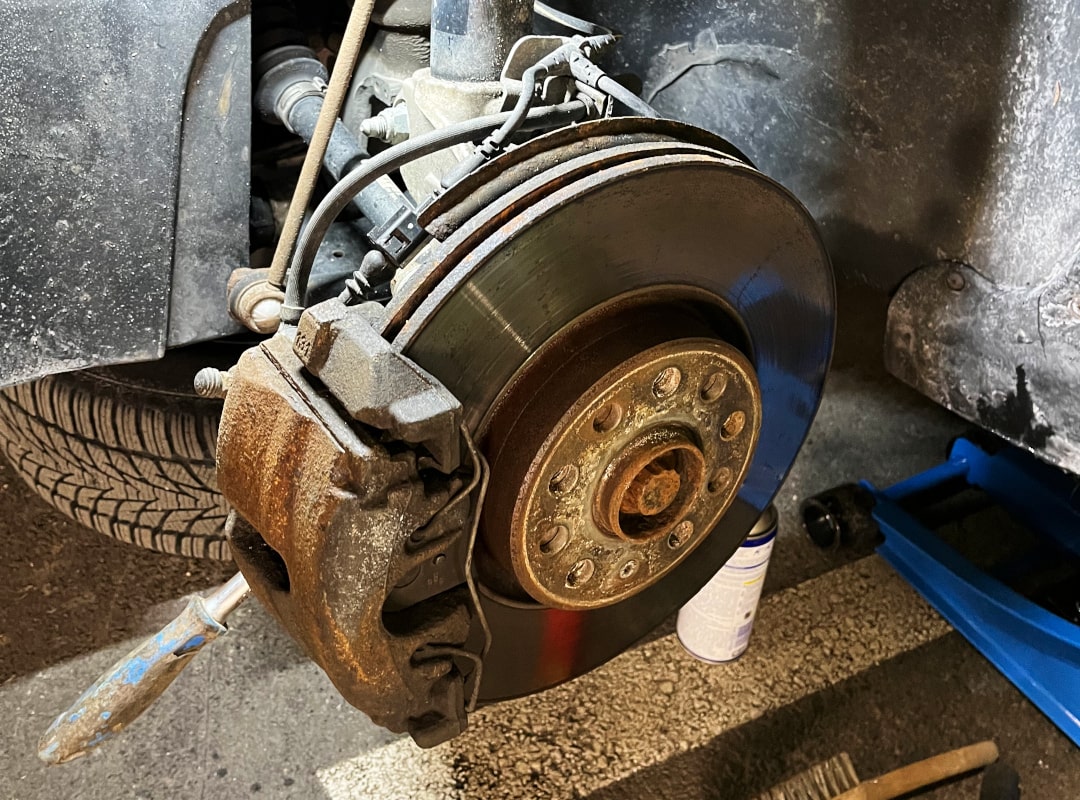

Przygotowanie: Podnieś samochód, zdemontuj koło
Przygotowanie do naprawy: Podniesienie samochodu i demontaż koła

2.) Obróbka wszystkich mocowań:

Zaleca się, aby przed rozpoczęciem pracy krótko oczyścić wszystkie mocowania szczotką drucianą i nasmarować WD-40. Dzięki temu można zapobiec zakleszczonym śrubom. Jeszcze lepiej byłoby wykonać to dzień przed wymianą łożyska koła.

Krok 2: Demontaż zacisku hamulcowego i nośnika hamulca

1.) Poluzuj zacisk hamulcowy:

Entferne als Erstes den Drahtbügel, der den äußeren Bremsbelag vom Verrutschen hindert. Benutze dafür entweder einen Schraubenzieher oder eine kleine Brechstange.

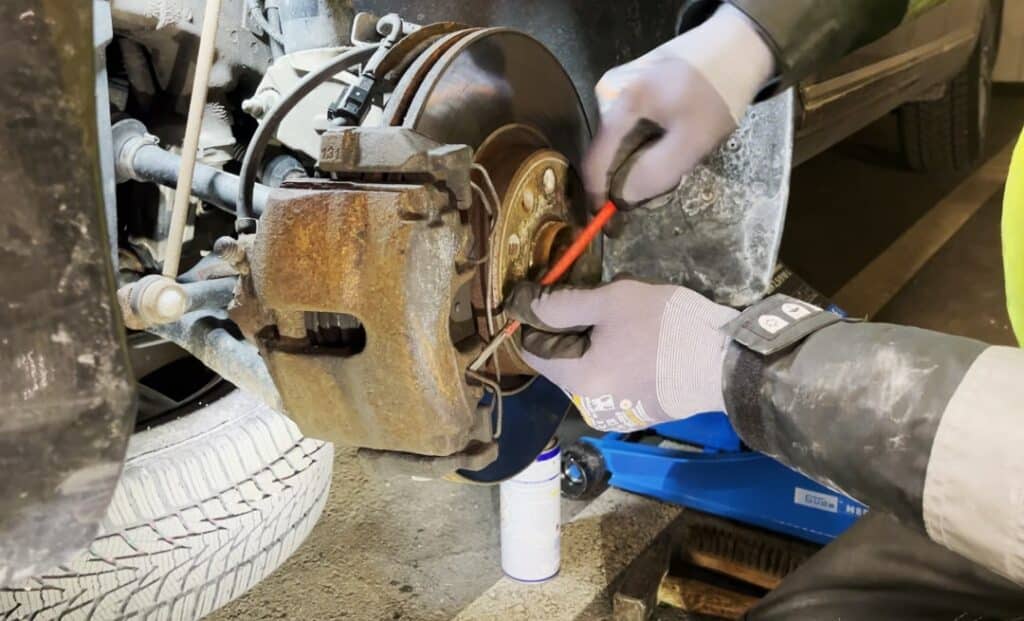

Poluzuj sprężynowy zaczep zacisku za pomocą śrubokręta lub łomu
Odczep zaczep sprężynowy

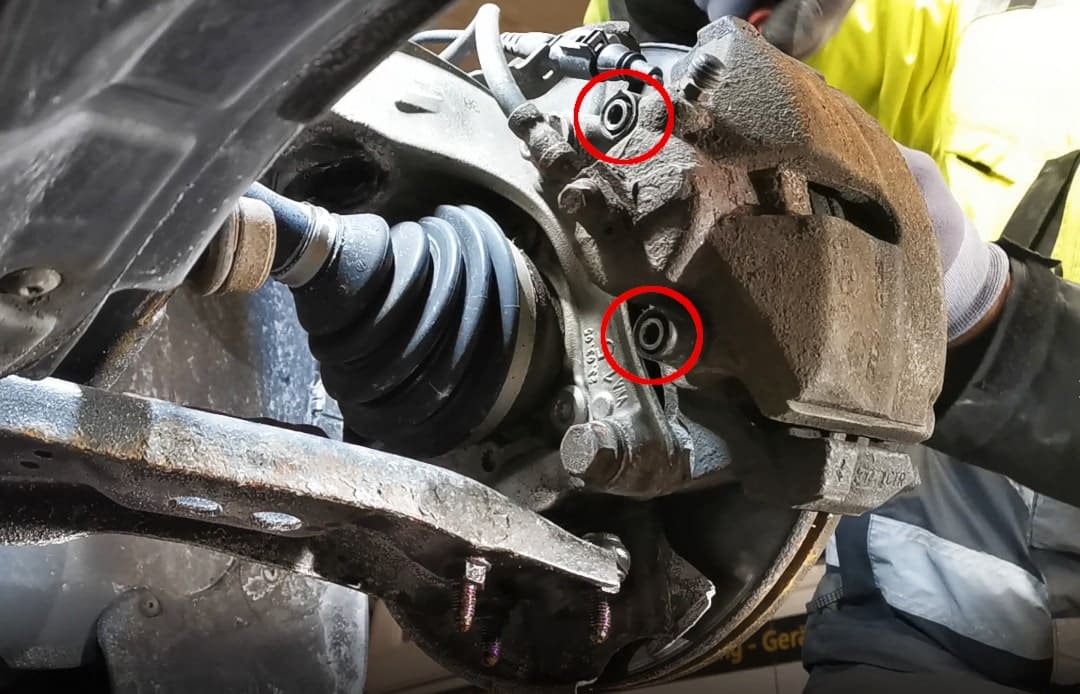

Śruby zacisku hamulcowego znajdują się za samym zaciskiem. Usuń zaślepki przeciwkurzowe prowadnic i poluzuj śruby mocujące zacisk za pomocą klucza imbusowego numer H7.

Poluzuj śruby zacisku hamulcowego
Zdemontuj zacisk hamulcowy za pomocą klucza imbusowego H7

Następnie ostrożnie zdejmij zacisk hamulcowy i zawieś go na zawieszeniu za pomocą drutu, aby uniknąć naprężenia przewodu hamulcowego.

2.) Demontaż nośnika hamulca:

Usuń klocki hamulcowe z nośnika hamulca i poluzuj śruby mocujące nośnik za pomocą nasadki numer 18. Znajdują się one również z tyłu.

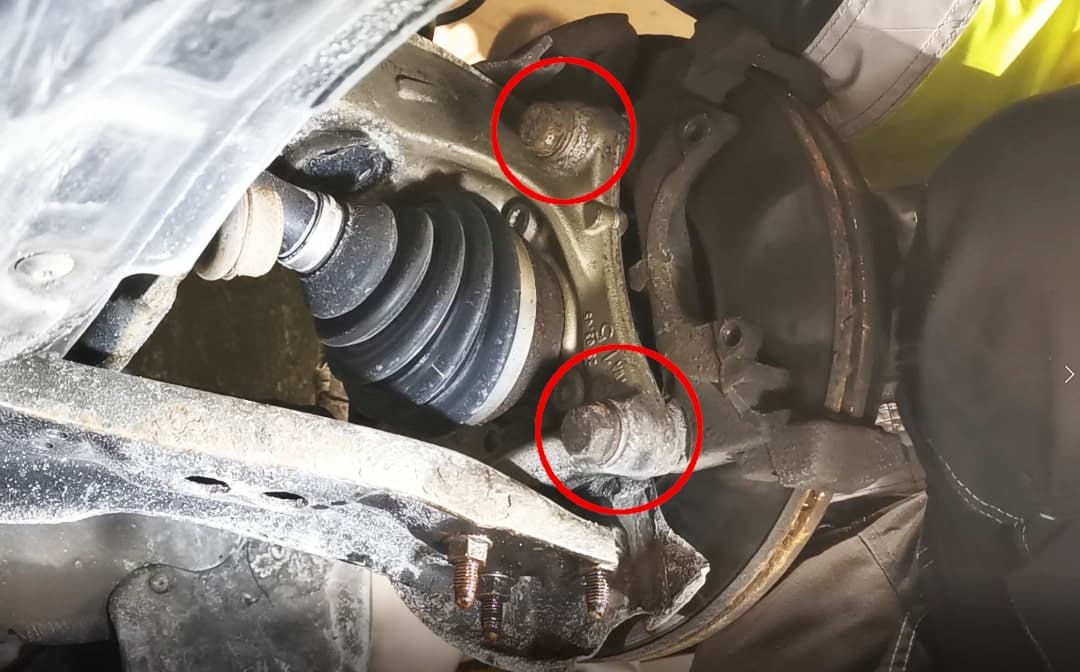

Zdemontuj wspornik hamulca
Poluzuj śruby wspornika hamulca za pomocą nasadki nr 18

INFO BOX:

Te śruby nośnika hamulca mają największą tendencję do zacinania się lub rdzewienia. Zdecydowanie warto potraktować je ciepłem i przede wszystkim nałożyć WD-40, pozwalając mu działać. Istnieje tutaj zwiększone ryzyko złamania!

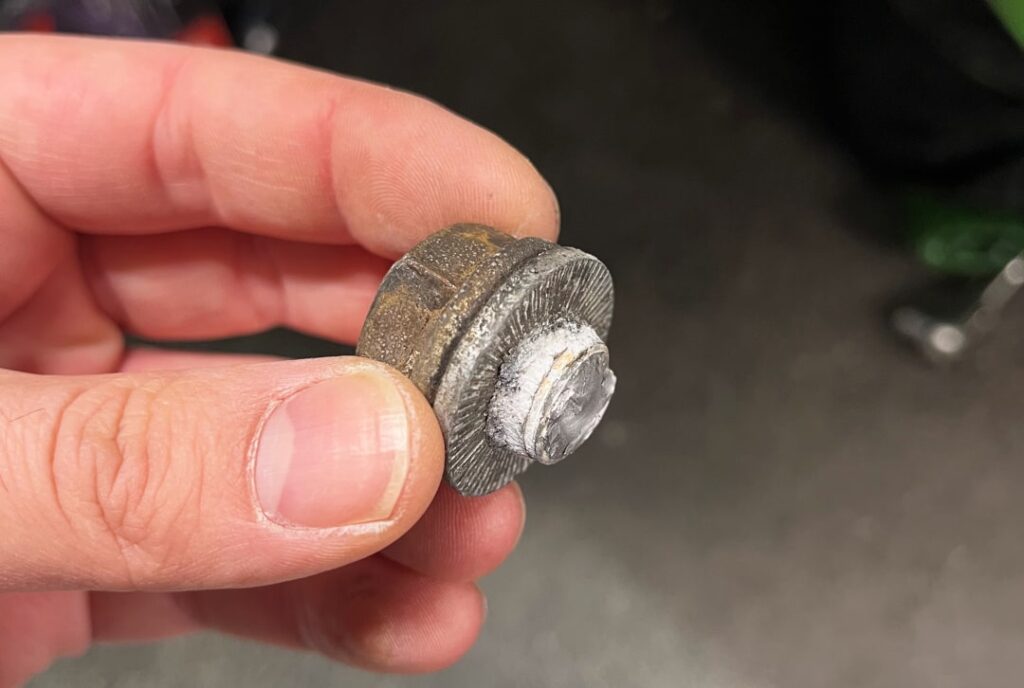

Zaklinowana śruba wspornika hamulca uległa zerwaniu
Zerwana śruba wspornika hamulcowego

Krok 3: Poluzowanie tarczy hamulcowej i wahacza

1.) Usuń tarczę hamulcową:

Poluzuj przednią śrubę mocującą tarczę hamulcową za pomocą bitu Torx T30 i zdejmij tarczę hamulcową. Jeśli tarcza jest zablokowana, użyj młotka, aby delikatnie ją odgiąć kilkoma uderzeniami od tyłu.

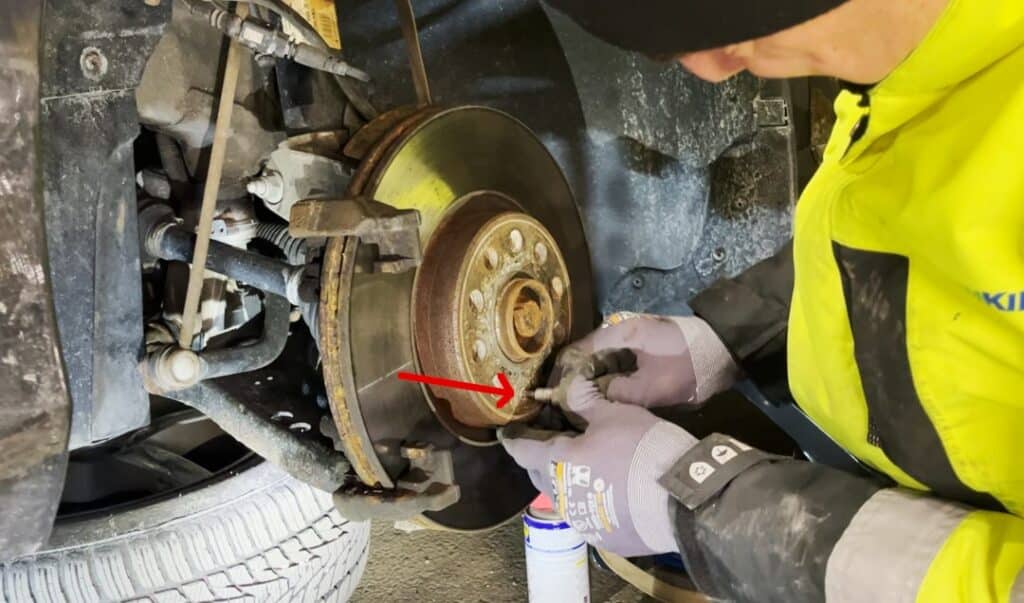

Odkręć mocowanie tarczy hamulcowej
Odkręć tarczę hamulcową za pomocą klucza Torx T30

2.) Poluzuj wahacz:

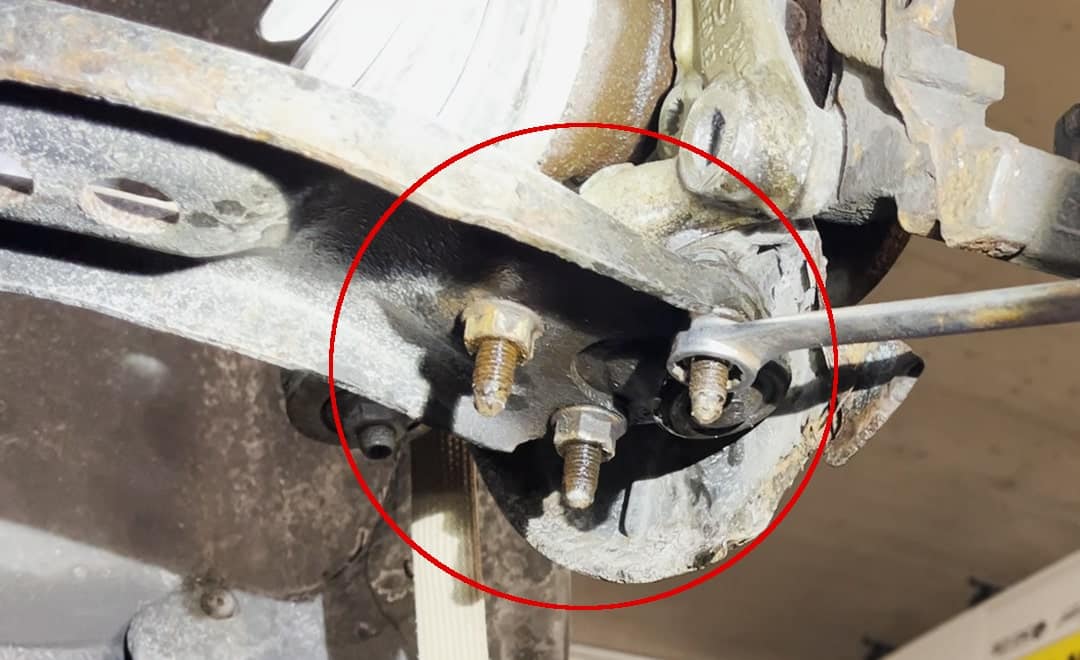

Pod całym zawieszeniem koła znajdują się śruby mocujące wahacz. Poluzuj je za pomocą nasadki numer 18 i wyciągnij wahacz z zawieszenia, aby uzyskać swobodny dostęp od tyłu.

Zdemontuj wahacz
Poluzuj śruby dolnego wahacza za pomocą nasadki nr 18

Krok 4: Poluzuj śrubę kołnierzową i wyciągnij wał napędowy

1.) Poluzuj śrubę kołnierzową wału napędowego:

Aby uzyskać pełny dostęp do piasty koła wraz z łożyskiem, musisz poluzować centralną śrubę kołnierzową wału napędowego za pomocą nasadki numer 27. Producenci zawsze zalecają stosowanie nowej śruby kołnierzowej podczas ponownego montażu.

Poluzuj śrubę kołnierzową łączącą półoś z osią
Poluzuj śrubę kołnierzową za pomocą nasadki nr 27

2.) Wyciągnij wał napędowy:

Po usunięciu śruby kołnierzowej możesz teraz wycisnąć wał napędowy z piasty. Nie musisz się martwić o dokładne ułożenie podczas wyciągania, ponieważ wał jest połączony z piastą za pomocą precyzyjnego zazębienia. Oznacza to, że przy ponownym montażu możesz bez obaw wsunąć wał napędowy z powrotem do nowej piasty wraz z łożyskiem.

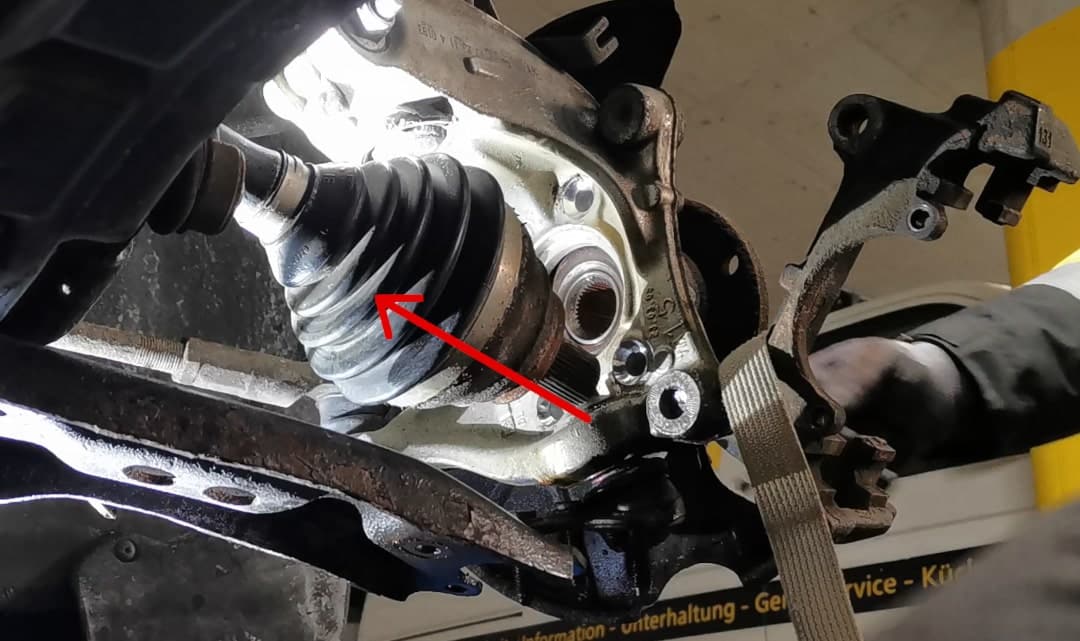

Wyciągnij półoś z uzębienia zawieszenia koła
Wyciągnij półoś z zawieszenia koła

Krok 5: Demontaż piasty z łożyskiem

1.) Poluzuj piastę z łożyskiem:

Piasta koła jest przymocowana łącznie za pomocą czterech śrub mocujących od tyłu. Można je poluzować za pomocą specjalnych bitów, które nie są standardem w każdym zestawie narzędziowym. Są to bity XZN, które trzymają łożysko wraz z piastą w Passacie B7. Do ich poluzowania potrzebujesz nasadki z bitem XZN numer 12.

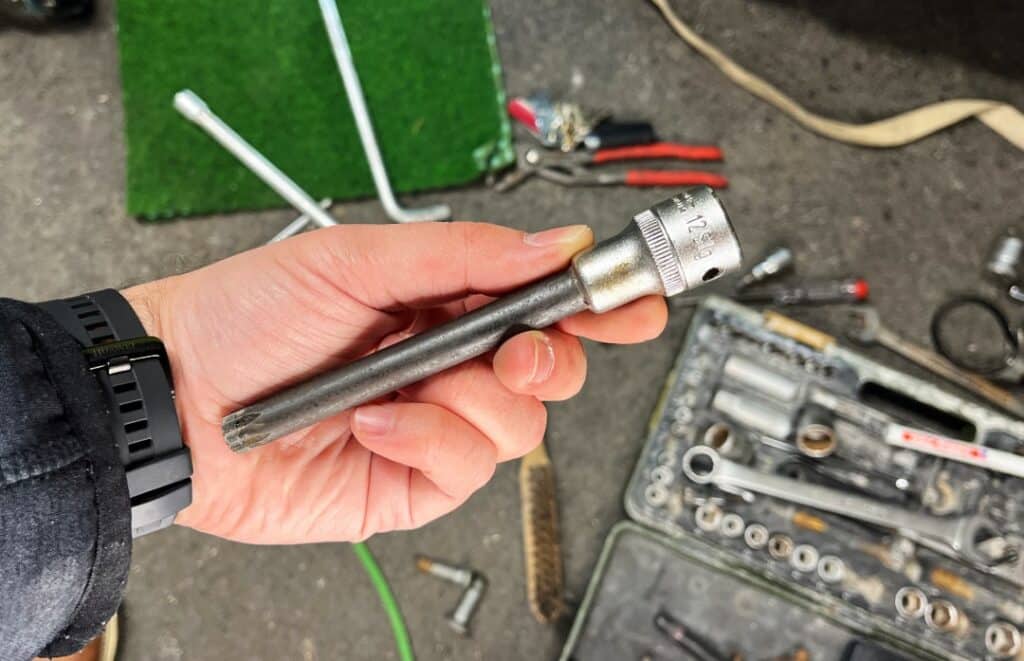

Wymiana łożyska koła samodzielnie za pomocą bitu XZN numer 12
Bit XZN numer 12 jako nasadka do gniazda

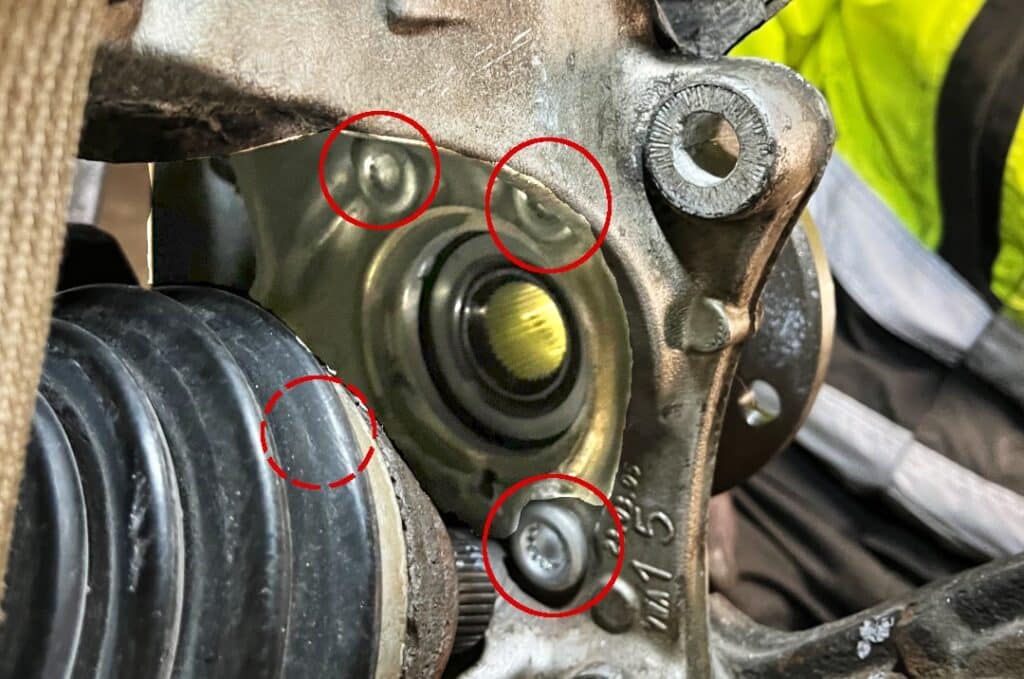

Wymiana łożyska koła samodzielnie: Poluzuj śruby
Poluzuj śruby łożyska koła wraz z piastą

2.) Usuń piastę wraz z łożyskiem:

Zdejmij piastę wraz z łożyskiem z osi. Przyda się tutaj młotek i trochę WD40.

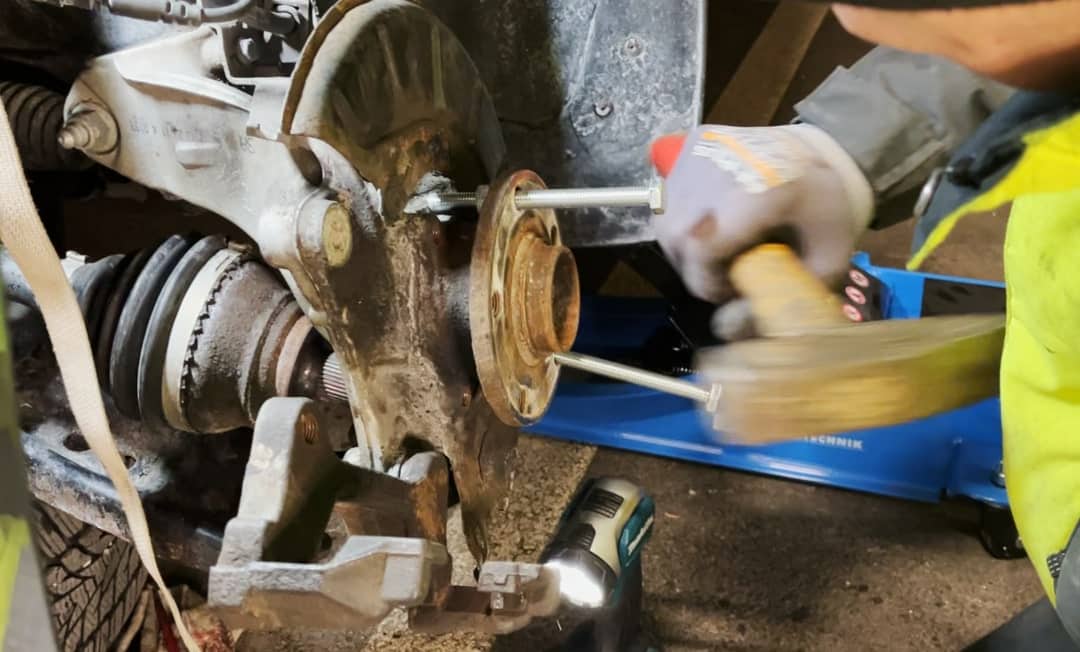

Wymiana łożyska koła samodzielnie: Technika wyciągania łożyska koła wraz z piastą
Wyciągnij łożysko koła wraz z piastą

Krok 6: Montaż nowego łożyska koła wraz z piastą

Dokładnie wyczyść mocowanie osi za pomocą szczotki drucianej i środka do czyszczenia hamulców, aby usunąć brud i rdzę. Zamiast zwykłej szczotki drucianej najlepiej użyć wiertarko-wkrętarki z okrągłą szczotką drucianą jako końcówką.

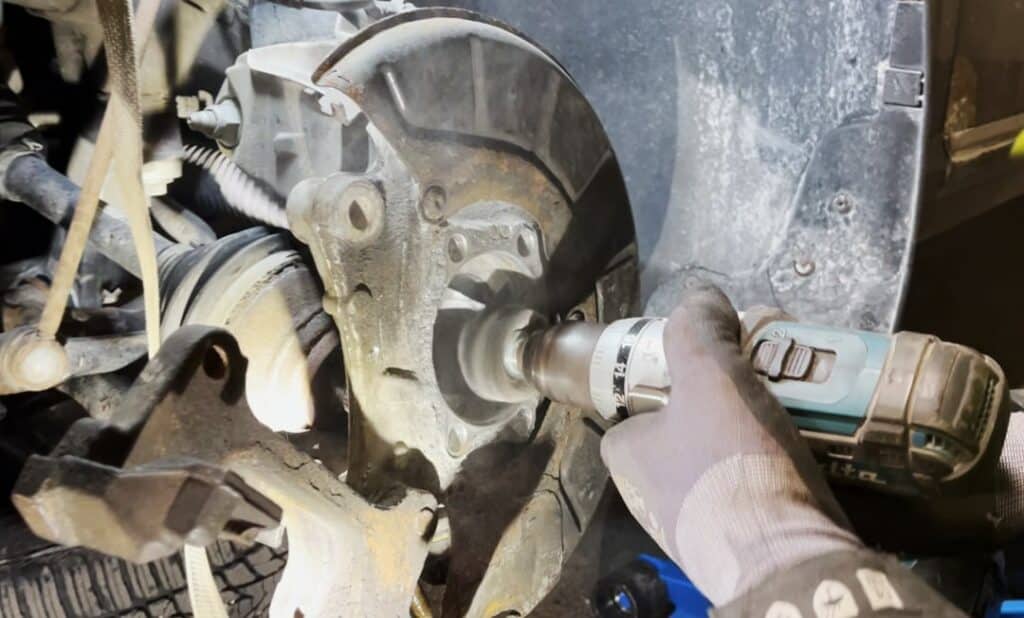

Wyczyść pozycję łożyska koła i piasty na samochodzie
Dokładnie wyczyść miejsce montażu piasty z łożyskiem koła szczotką drucianą

Następnie nałóż <strong)cienką warstwę pasty miedzianej na styki piasty koła, aby zapobiec korozji w przyszłości. Załóż nową piastę wraz z łożyskiem na oś i prawidłowo ją wypoziomuj, aby móc ją ponownie przymocować nowymi śrubami.

Dokładnie dokręć nowe śruby odpowiednim momentem obrotowym (patrz tabela poniżej) i ponownie użyj nasadki z bitem XZN numer 12.

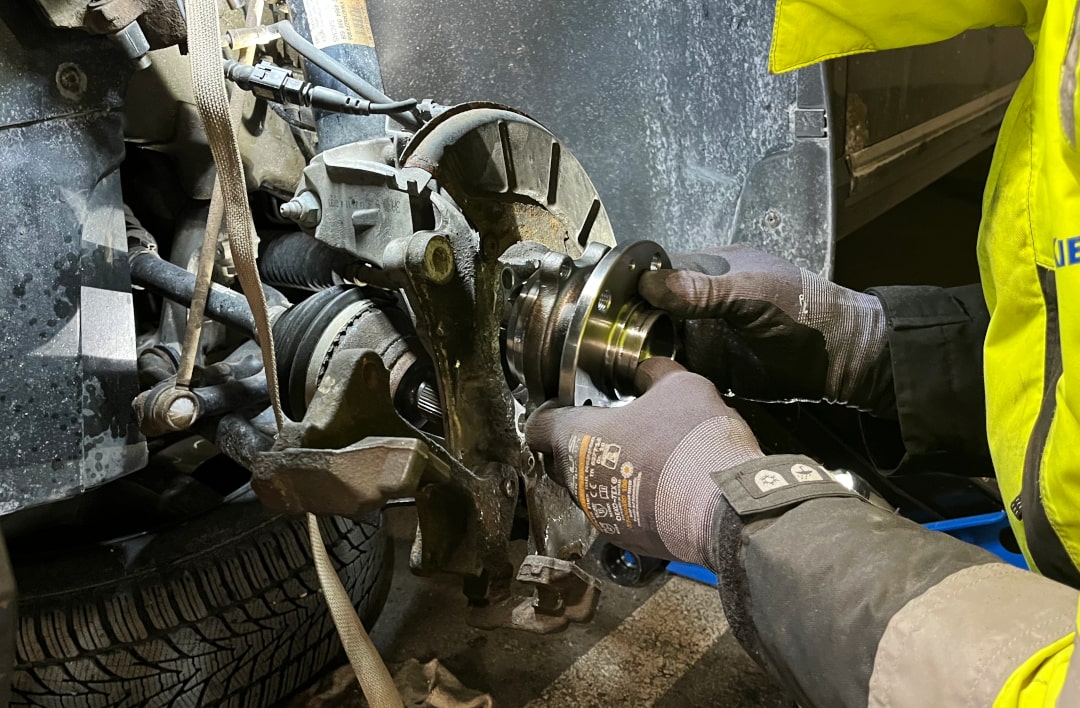

Wymiana łożyska koła samodzielnie: Montaż nowego łożyska koła
Zamontuj nowe łożysko koła wraz z piastą

Krok 7: Montaż w odwrotnej kolejności

Montaż odbywa się oczywiście w odwrotnej kolejności do demontażu, z wyjątkiem tego, że należy zwrócić uwagę na momenty dokręcania podane w tabeli poniżej.

Dodatkowo śruba centralna półosi powinna być dokręcana do określonego momentu dopiero wtedy, gdy pojazd znajduje się w pozycji normalnej. Pozycja normalna oznacza, że zawieszenie nie powinno być całkowicie wysunięte. Kroki montażu są następujące:

1. Zamontuj półoś napędową (nie dokręcaj): Włóż półoś z powrotem do prowadnicy. Wkręć śrubę centralną, ale na razie dokręć ją tylko ręcznie.
2. Zamocuj wahacz: Zamontuj wahacz na swoim miejscu i dokręć śruby mocujące zgodnie z momentem podanym w tabeli poniżej.
3. Zamontuj tarczę hamulcową: Załóż tarczę hamulcową i przymocuj ją śrubą Torx (T30).
4. Zamontuj nośnik hamulca i zacisk hamulcowy: Przykręć nośnik hamulca kluczem nasadowym nr 18 i dokręć go odpowiednim momentem. Włóż klocki hamulcowe i zamontuj zacisk hamulcowy kluczem imbusowym nr H7. Nie zapomnij nasmarować prowadnic przed ich założeniem.
5. Zamontuj koło i opuść samochód: Załóż koło i dokręć nakrętki ręcznie. Teraz możesz zdjąć samochód z podnośnika, aby wrócił do normalnej (sprężynującej) pozycji.
6. Dokręć śrubę centralną półosi: Dokręć śrubę centralną półosi do podanego momentu.
7. Ostateczne dokręcenie nakrętek: Dokręć nakrętki krzyżowo z podanym momentem i sprawdź, czy niczego nie pominąłeś.

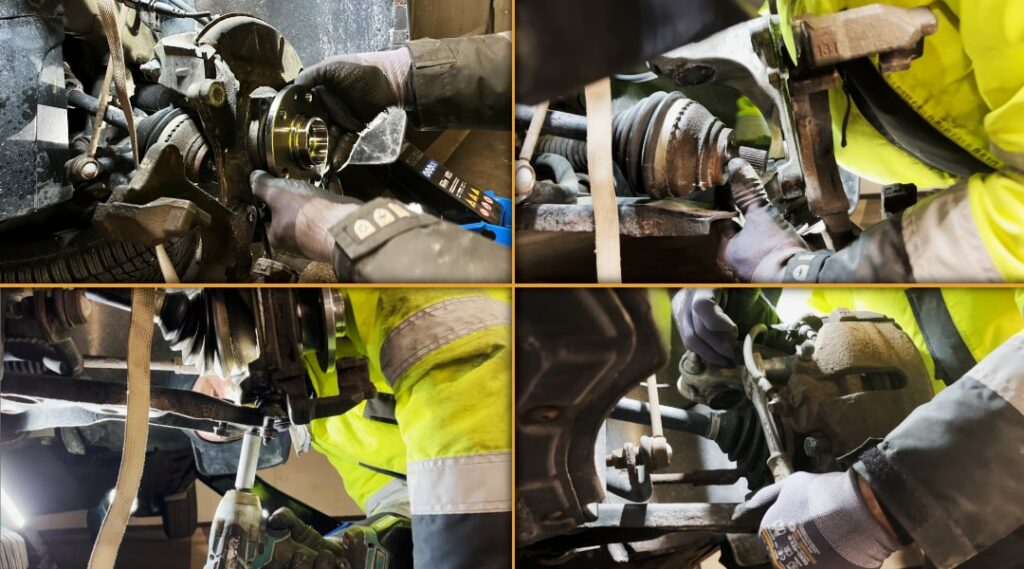

Wymiana łożyska koła samodzielnie: Ponowny montaż
Ponowny montaż wszystkich elementów zawieszenia koła

Tabelle: Zusammenfassung der Drehmomente

ElementŚrubaMoment obrotowy [Nm]
Piasta wraz z łożyskiemŚruba XZN nr 1274 Nm
Wahacz (drążek)Nakrętka sześciokątna nr 1855 Nm
Tarcza hamulcowaŚruba Torx 309 Nm
Nośnik hamulcaŚruba sześciokątna nr 1875 Nm
Zacisk hamulcowyŚruba imbusowa H735 Nm
Śruba osiowaŚruba sześciokątna nr 27195 Nm
RäderŚruby sześciokątne nr 17120 Nm

Hinweis: Skonsultuj się z dokumentacją pojazdu lub instrukcjami naprawy, aby poznać konkretne wartości, ponieważ mogą one się różnić w zależności od wariantu modelu.

Podsumowanie: Samodzielna wymiana łożyska koła

Wymiana łożyska koła w VW Passat B7 to wymagające, ale wykonalne zadanie dla doświadczonych majsterkowiczów. Dzięki odpowiedniemu przygotowaniu i właściwym narzędziom możesz samodzielnie rozwiązać problem i zaoszczędzić znaczne koszty.

Główną przeszkodą w tej naprawie jest zdecydowanie ryzyko złamania śrub, szczególnie tych w nośniku hamulca. Śruby korodują i zacinają się z czasem, zwłaszcza jeśli podczas wcześniejszych napraw nie stosowano właściwego momentu dokręcania. Dlatego podczas odkręcania zapieczonych śrub zawsze powinieneś używać ciepła, smaru takiego jak WD40 i przede wszystkim cierpliwości.

Naszym zdaniem reszta procesu wymiany łożyska koła to bułka z masłem z tą instrukcją dla doświadczonego majsterkowicza. Zawsze pamiętaj o przestrzeganiu podanych momentów dokręcania i po naprawie sprawdź, czy wszystko działa prawidłowo i nie występują żadne objawy.

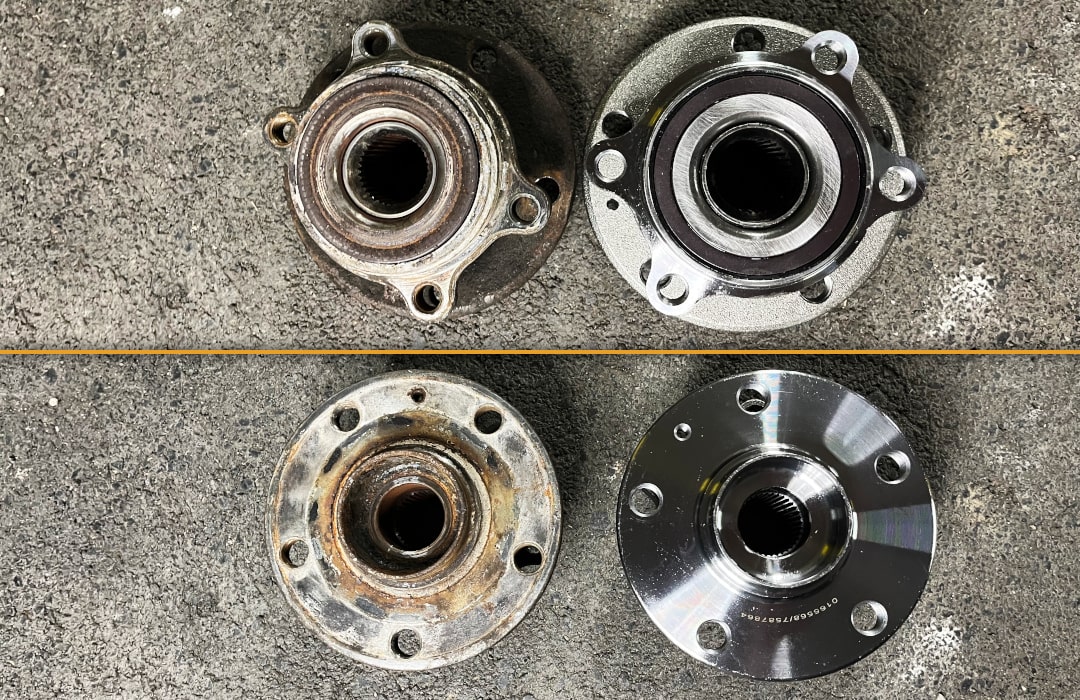

Wymiana łożyska koła samodzielnie: Porównanie nowe i stare
Porównanie: Nowe i stare łożysko koła wraz z piastą – VW Passat B7

Jeśli jednak nie uważasz się za doświadczonego majsterkowicza lub masz wątpliwości, powinieneś powierzyć wymianę łożyska koła profesjonalnemu warsztatowi. Niniejsza instrukcja służy wyłącznie jako wsparcie i nie zachęca nikogo do samodzielnej pracy przy samochodzie.
