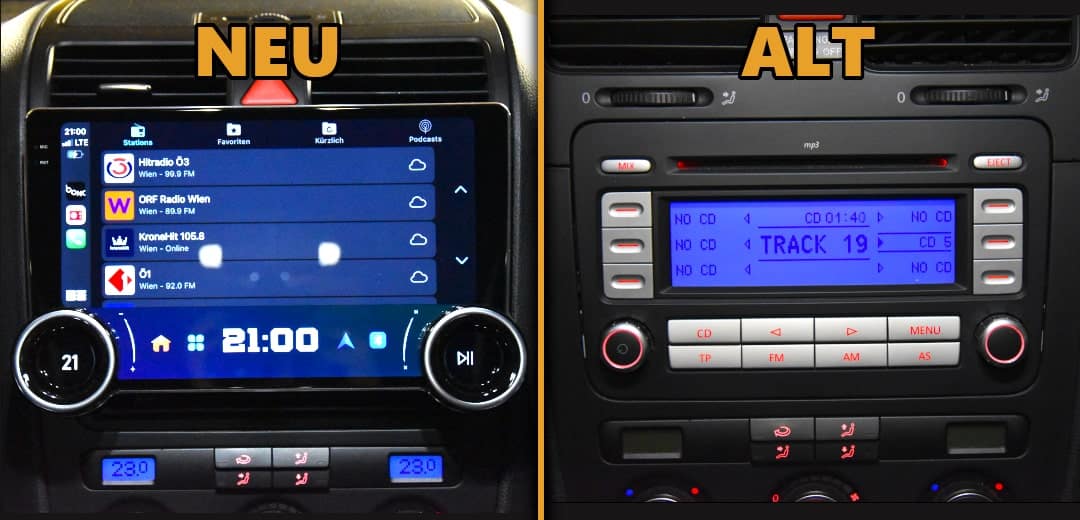

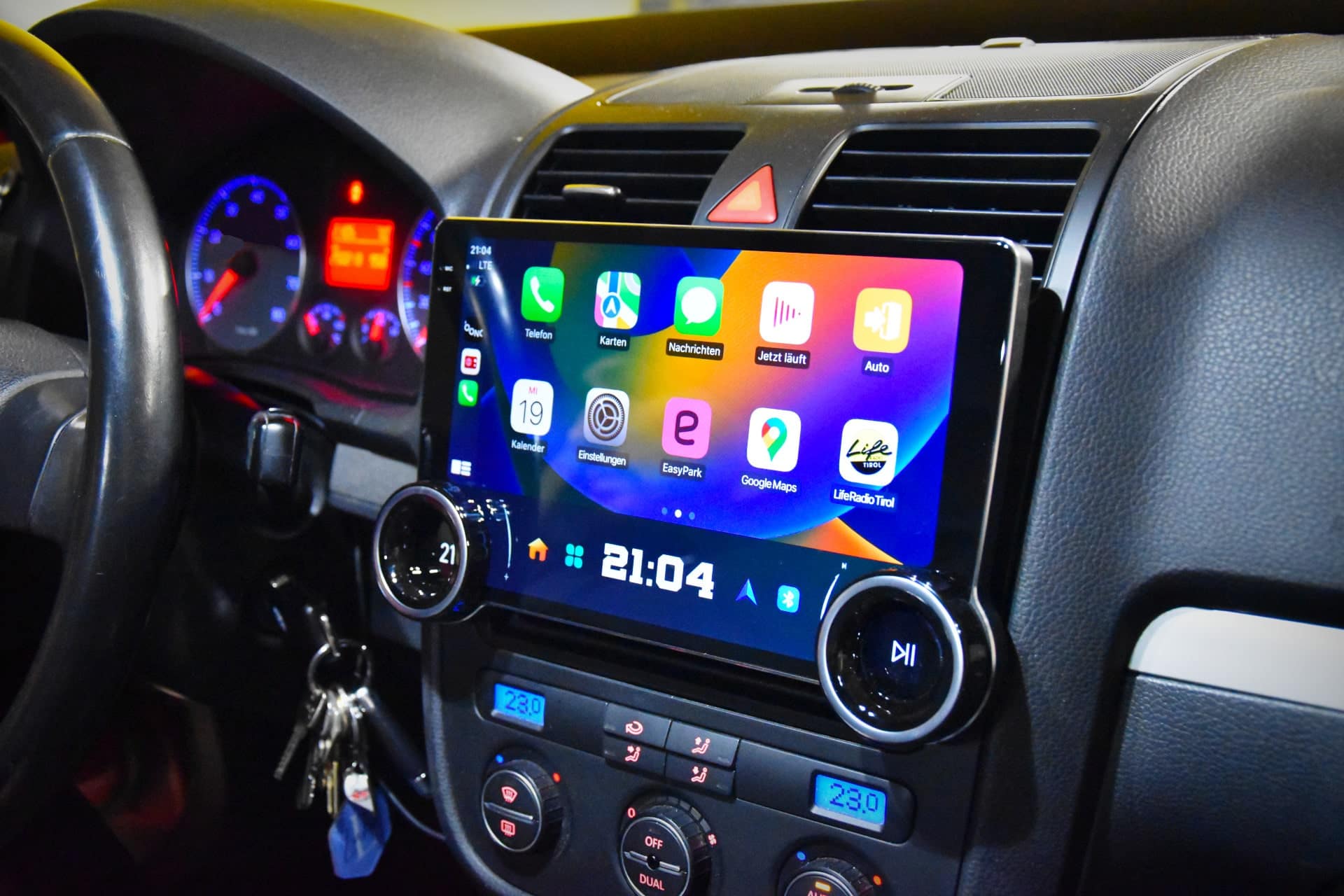

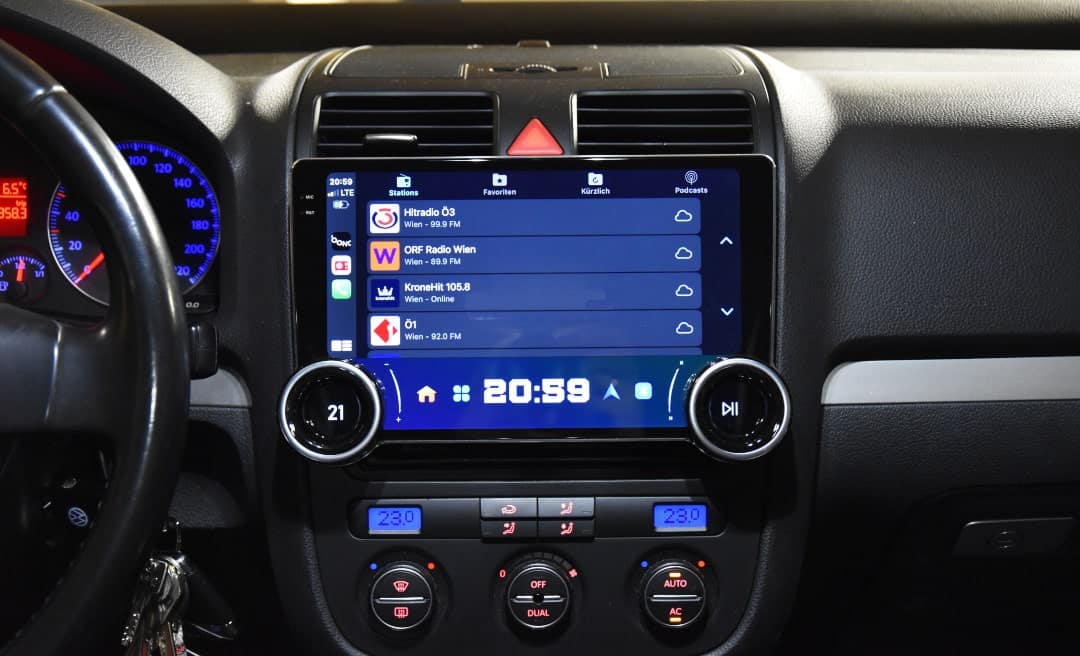

Radio samochodowe URVOLAX Android 13

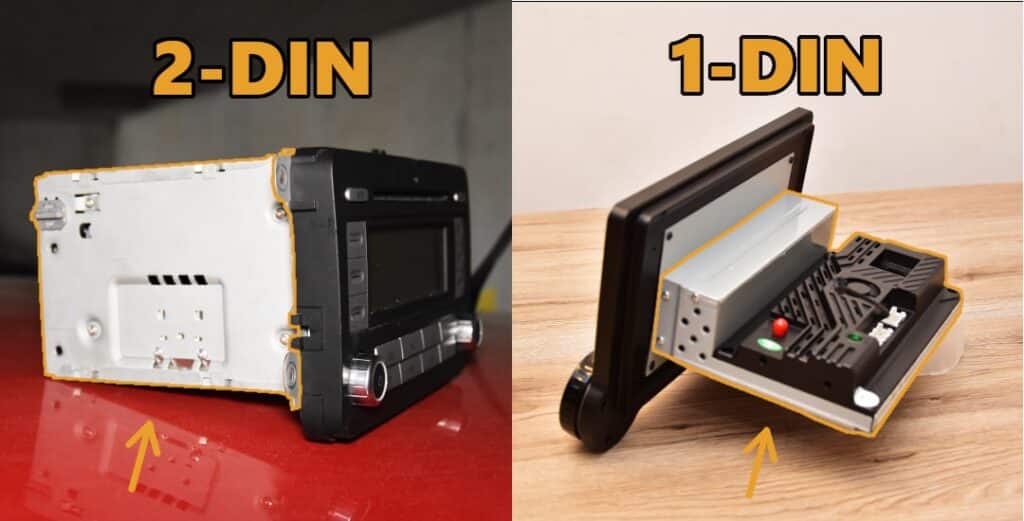

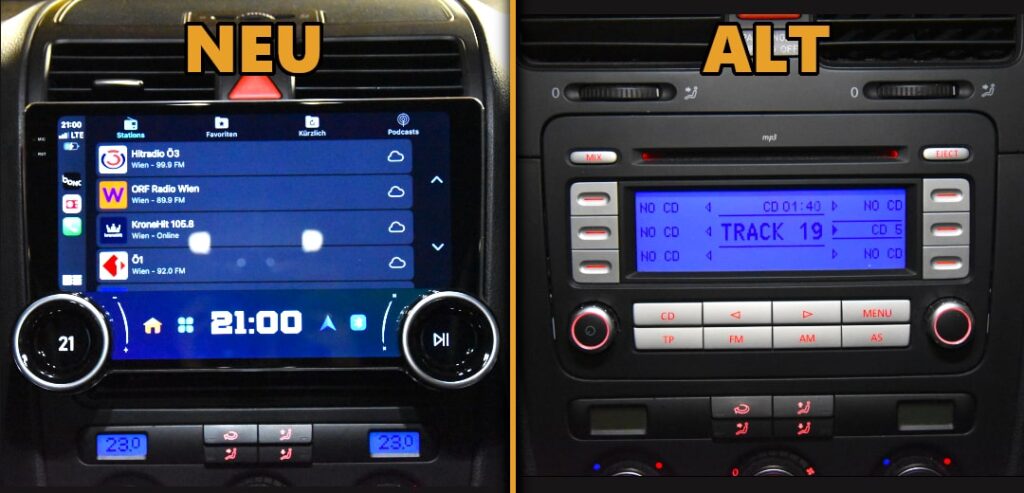

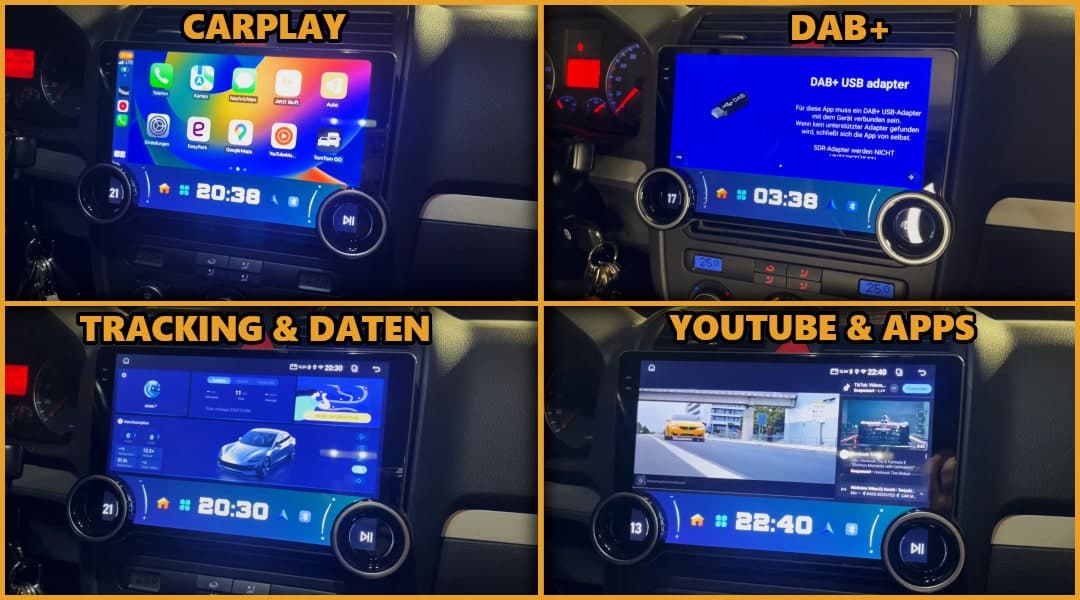

Tutaj pokażemy Ci, jak zainstalować URVOLAX UR92A Android Radio * krok po kroku w VW Golf 5. Ta instrukcja może być zastosowana do prawie wszystkich samochodów, które mają rozmiar 2-DIN dla jednostki multimedialnej i są przekształcane na 1-DIN.

Krok 1: Przygotowanie radia samochodowego URVOLAX

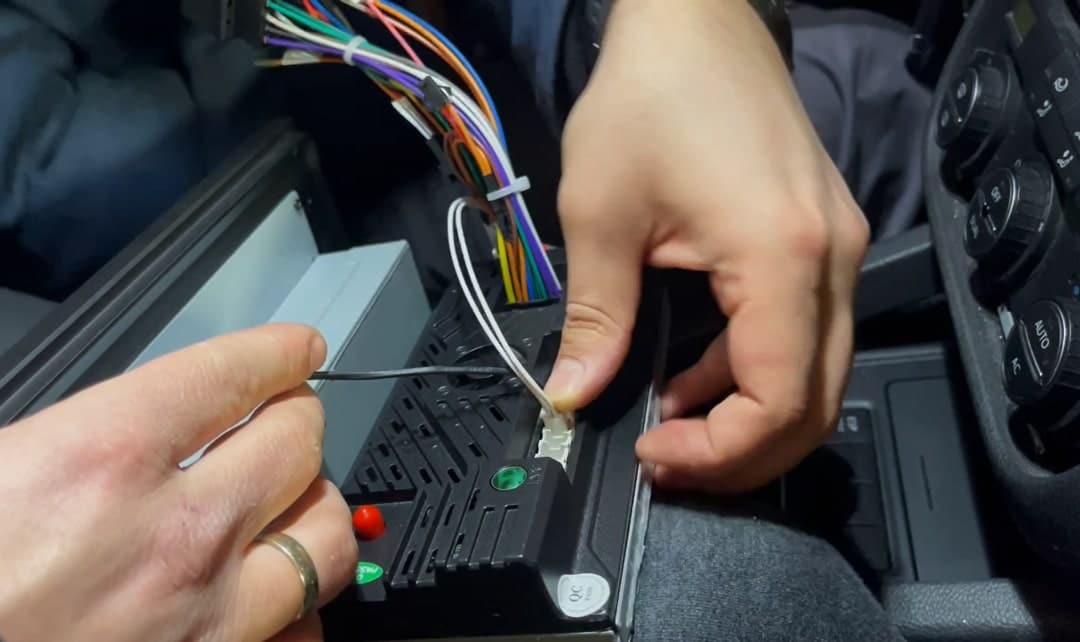

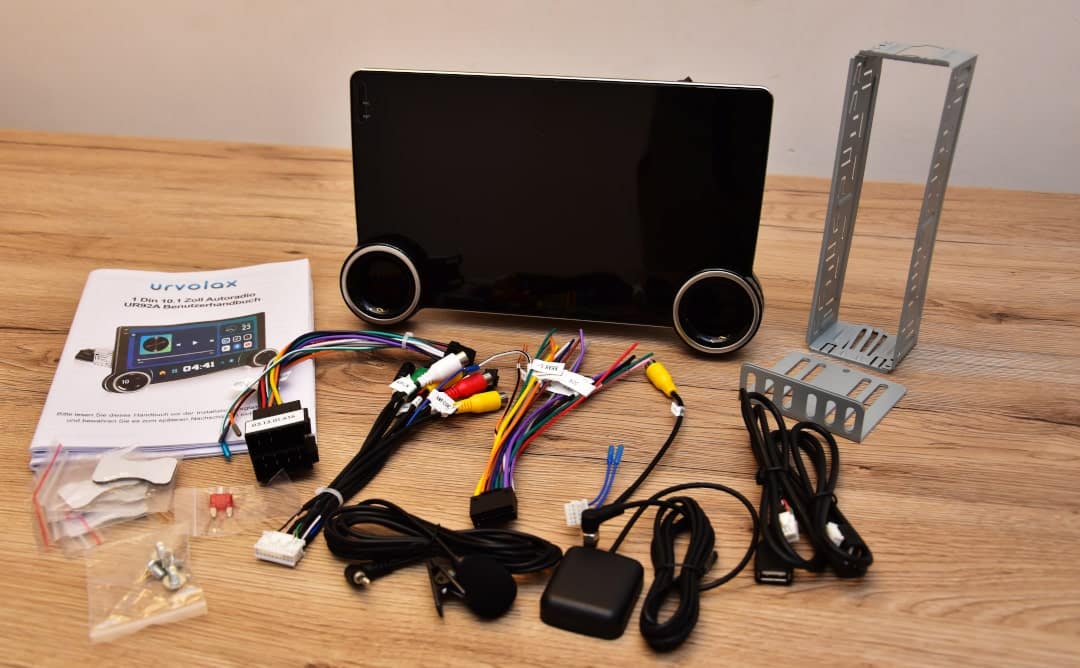

Przygotuj radio samochodowe w rozmontowanym stanie, aby móc je łatwo podłączyć z funkcją Plug-and-Play.

Aby urządzenie działało bezbłędnie, włóż wszystkie dołączone adaptery do radia, nawet jeśli nie będziesz ich wszystkich potrzebować. Dołączony zewnętrzny mikrofon jest jednak opcjonalny i może zostać pominięty, ponieważ radio Android już posiada wbudowany mikrofon.

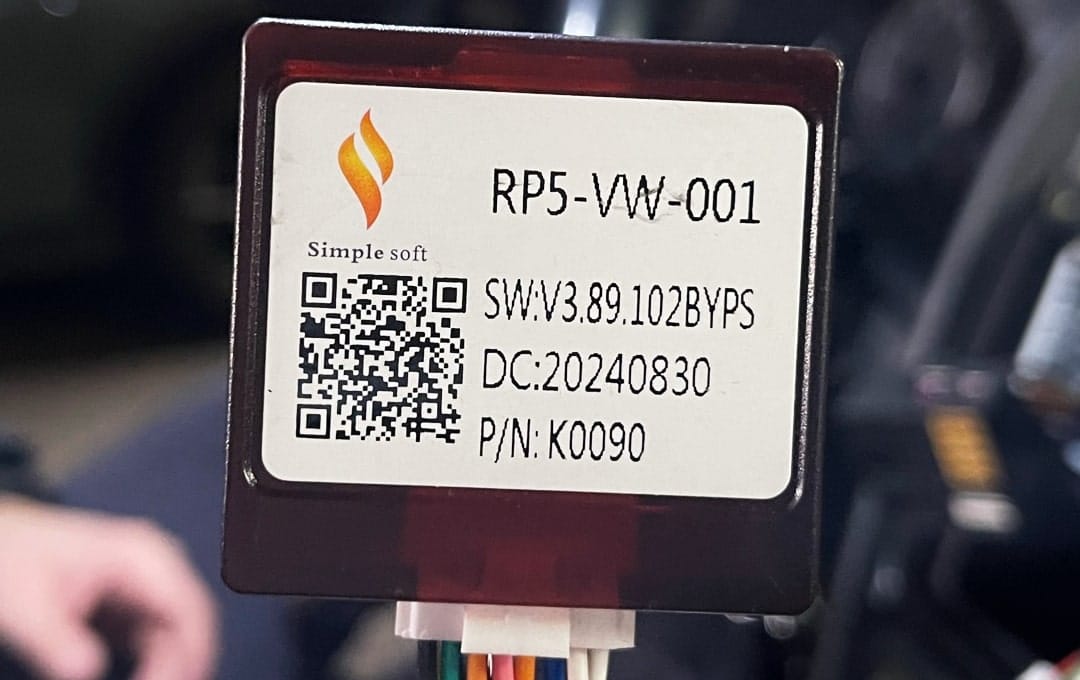

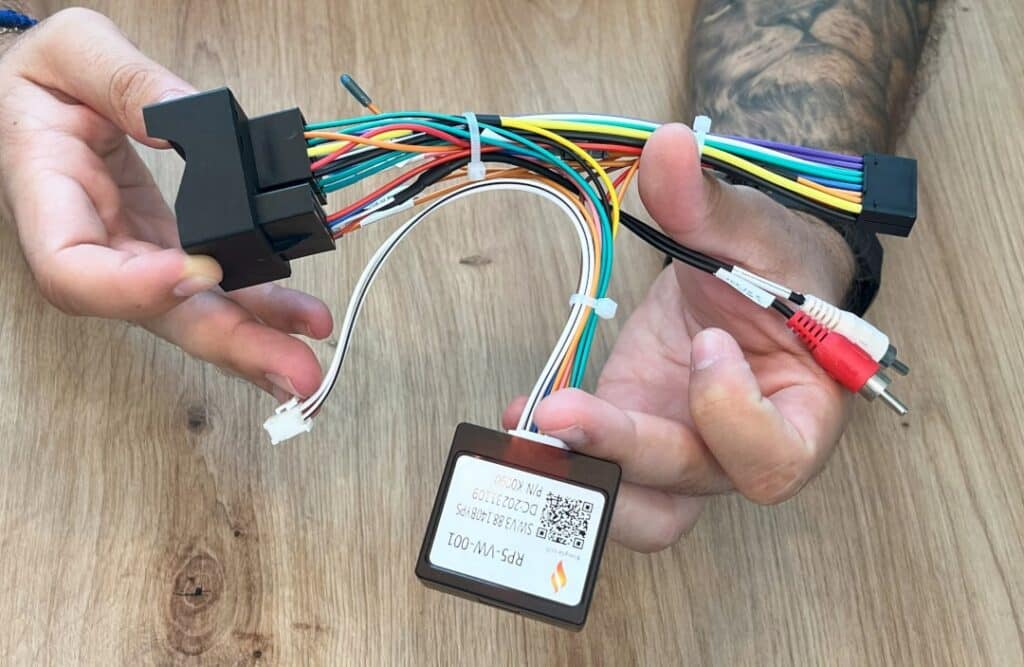

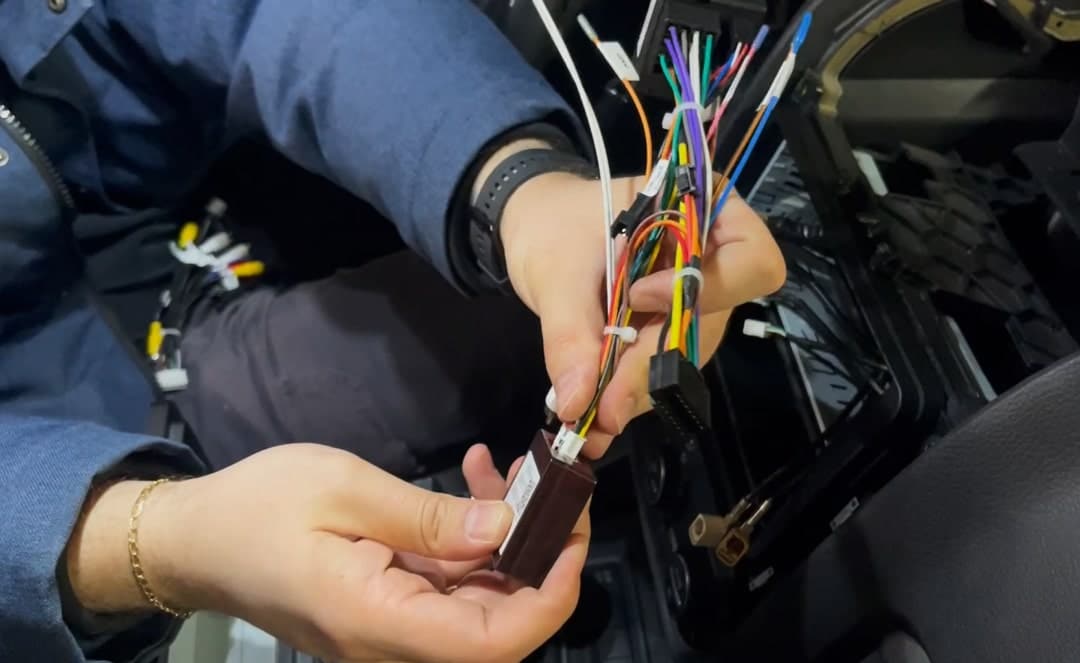

Ponieważ w Golfie 5 będziemy używać zewnętrznego adaptera do głównej wiązki kablowej, nie potrzebujemy głównych wiązek kablowych zawartych w zestawie. W tym przypadku podłącz jeden koniec zewnętrznego adaptera Quadlock do dekodera CAN-BUS, a drugi koniec do radia Android.

Krok 2: Prawidłowy demontaż starego radia

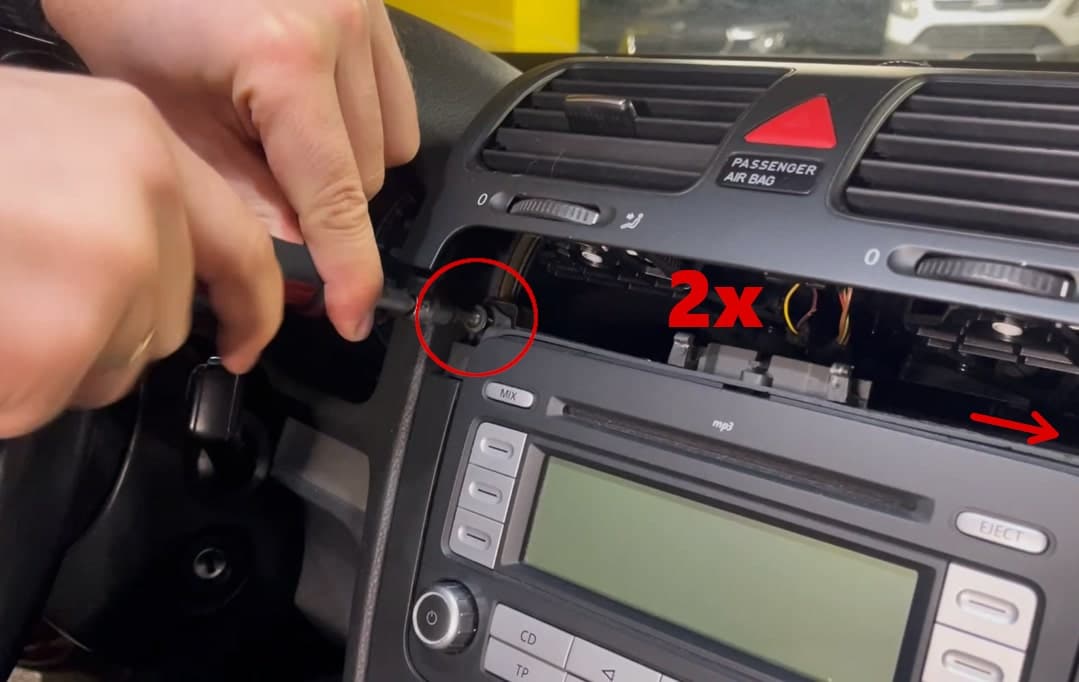

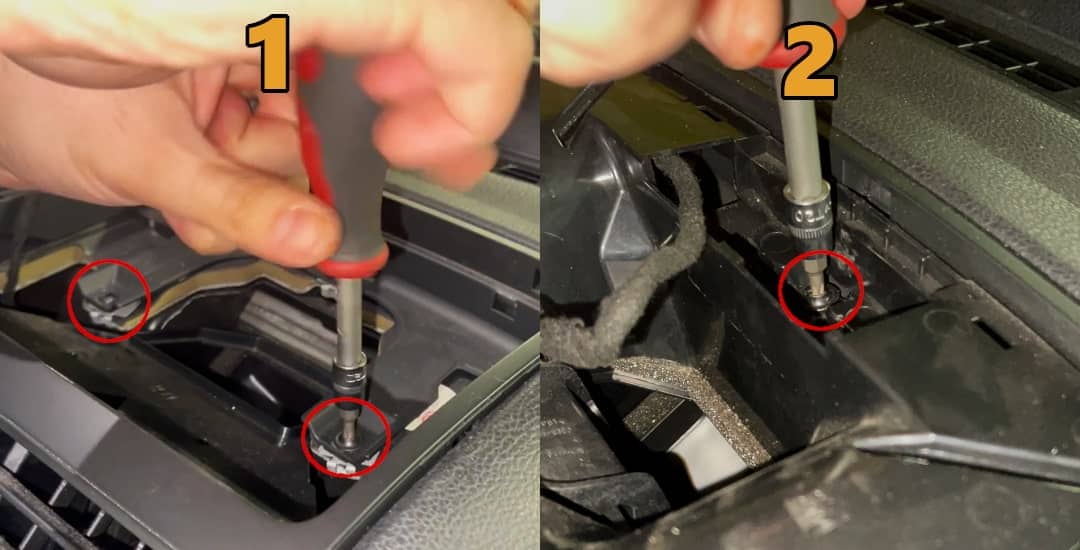

Aby zdemontować oryginalne radio w Golfie 5, najpierw podważ górny schowek za pomocą narzędzia do demontażu i odkręć śrubę Torx. Następnie możesz zdjąć część górnej osłony i odkręcić kolejne dwie śruby Torx.

Następnie możesz łatwo wypiąć górną deskę rozdzielczą. Dolna osłona jest przymocowana dwoma śrubami Torx i można ją łatwo wypiąć po ich odkręceniu.

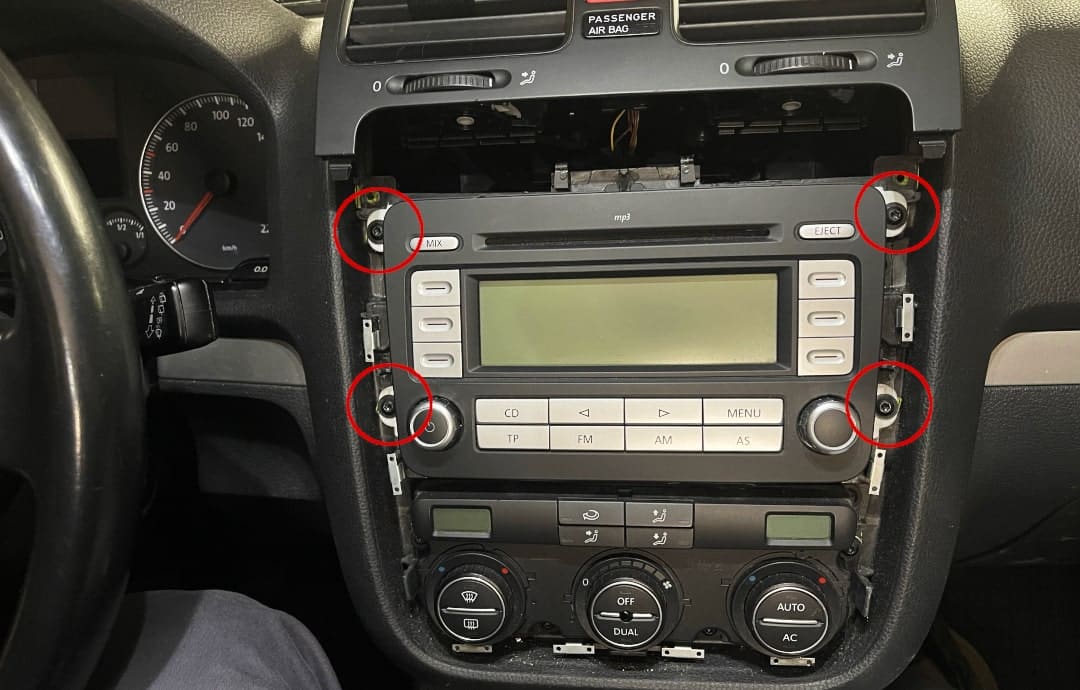

Teraz wystarczy odkręcić cztery widoczne śruby, które trzymają radio na miejscu, używając śrubokręta Torx. Podczas wyjmowania radia musisz także lekko wygiąć dwa boczne “plastikowe wypustki”, aby usunąć stare radio.

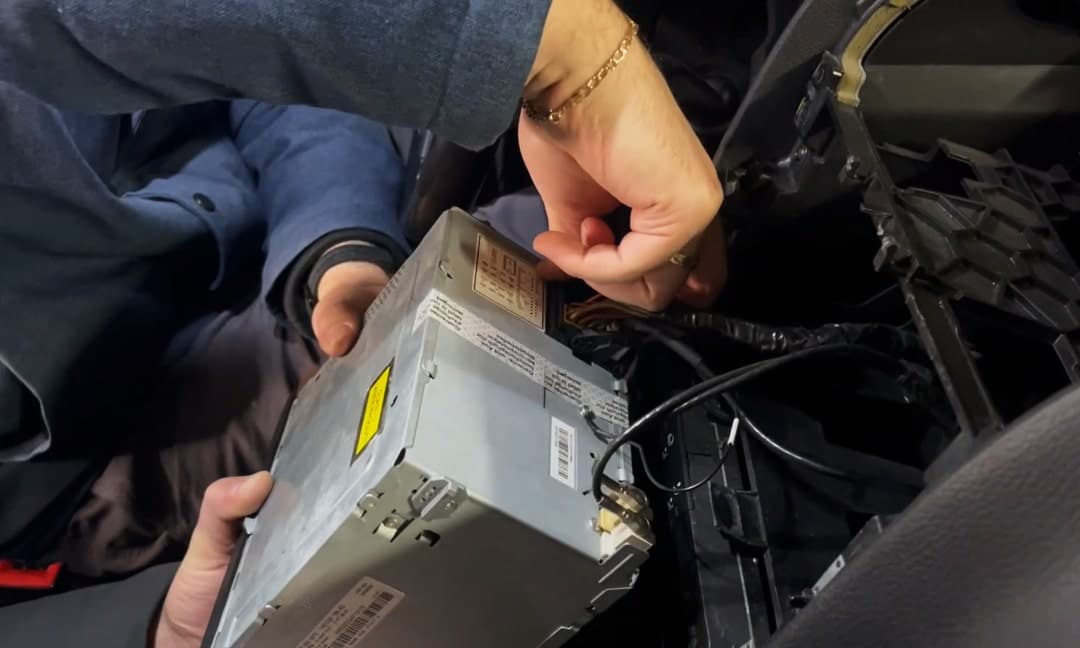

Następnie odłącz wtyczkę Quadlock, naciskając dźwignię do góry i wyciągając wtyczkę. Na koniec usuń wtyczkę antenową i odkręć uziemienie od starego radia.

Krok 3: Montaż adaptera 2-DIN na 1-DIN (osłona)

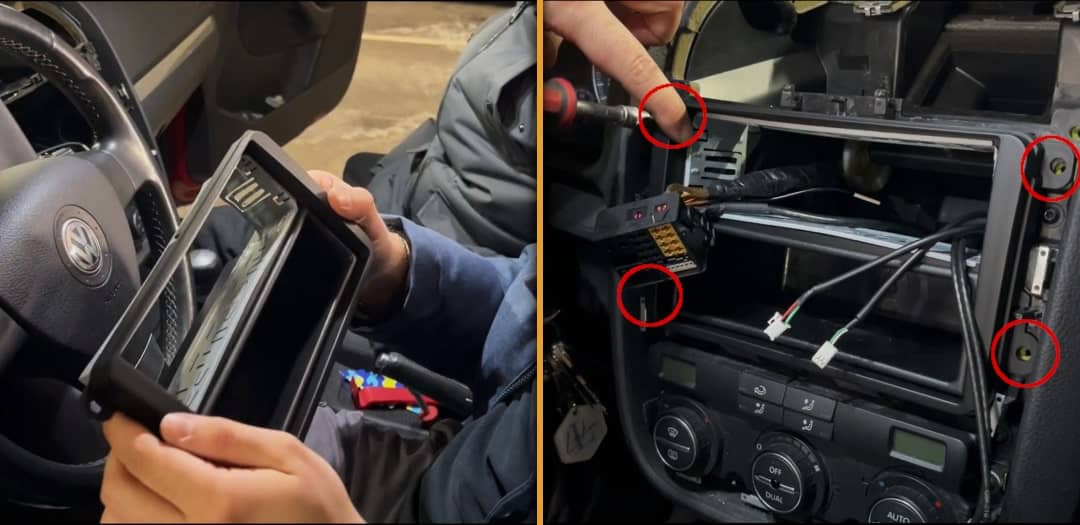

Kolejny krok to zamocowanie zewnętrznej osłony (adapter 2-DIN na 1-DIN) za pomocą czterech śrub wcześniej usuniętych w gnieździe radia. Otwory są idealnie dopasowane, a metalowa ramka dostarczona przez Urvolax może być łatwo włożona w osłonę. Niestety, praktyczny schowek w drugiej części osłony będzie bardzo ograniczony do użytku z powodu rozmiaru ekranu.

Nie zapomnij ponownie zamontować wcześniej zainstalowanej osłony (która otaczała stare radio). Gdy nowe radio będzie już podłączone, nie będziesz w stanie umieścić osłony nad dużym ekranem.

Krok 4: Okablowanie

Zalecamy ogólnie przeniesienie portów USB do schowka i pozostawienie ich tam. To najprostsze rozwiązanie, a porty pozostają łatwo dostępne w razie potrzeby.

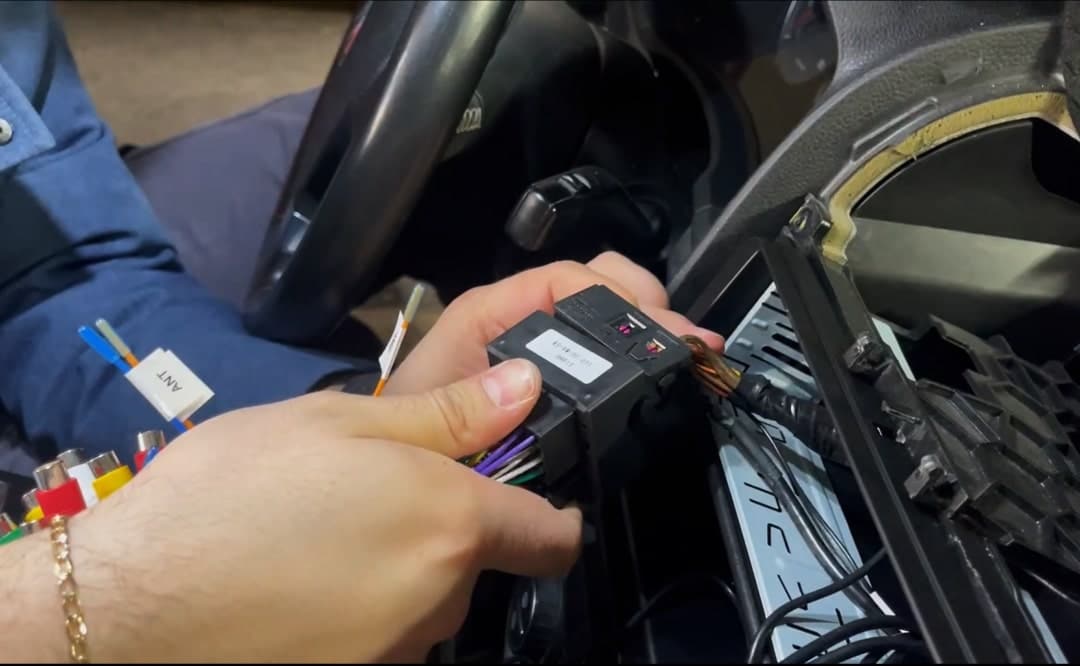

Ponieważ większość okablowania wykonałeś już w kroku 1, pozostaje jedynie podłączenie zewnętrznego adaptera (Quadlock) oraz anteny. W przypadku używania zewnętrznego adaptera Quadlock z dekoderem CAN-BUS (co jest najczęstsze), należy pozostawić niepodłączoną wtyczkę z czerwonym i pomarańczowym przewodem. Dzięki temu stałe zasilanie oraz zapłonowe zasilanie radia będą działać prawidłowo.

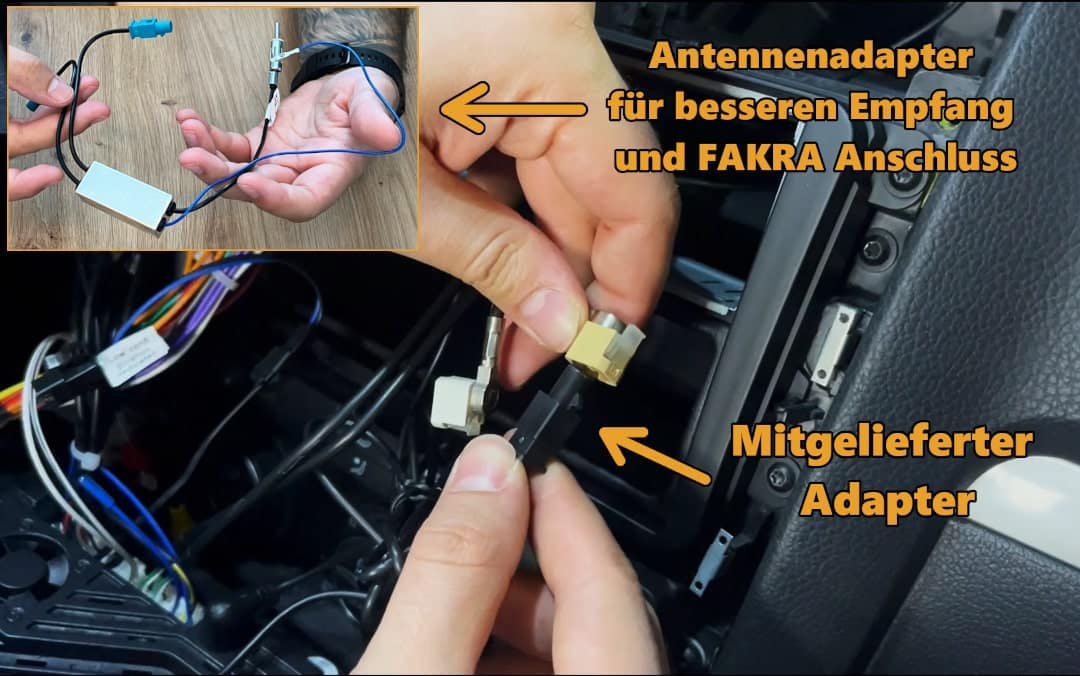

Jeśli chcesz korzystać z FM i AM lub masz wzmacniacz antenowy, musisz kupić zewnętrzny adapter antenowy. My zadowalamy się tylko FM i podłączamy adapter antenowy dostarczony przez Urvolax (Fakra na ISO) do ciemniejszego gniazda Fakra.

Krok 5: Montaż radia URVOLAX

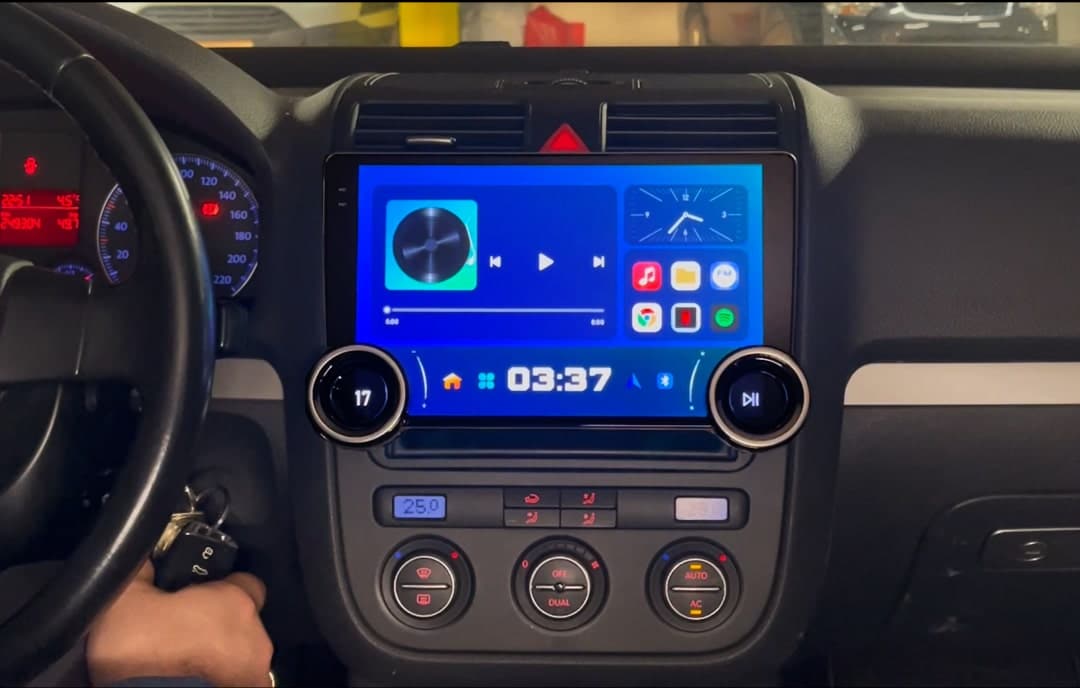

Teraz możesz po prostu włożyć podłączone radio do górnej komory adaptera z 2-DIN na 1-DIN i gotowe. Sprawdź, czy wszystko jest na swoim miejscu, i włącz radio. Pierwsze uruchomienie może potrwać chwilę, ponieważ radio aktualizuje swoją konfigurację.

Krok 6: Ustawienia fabryczne i test

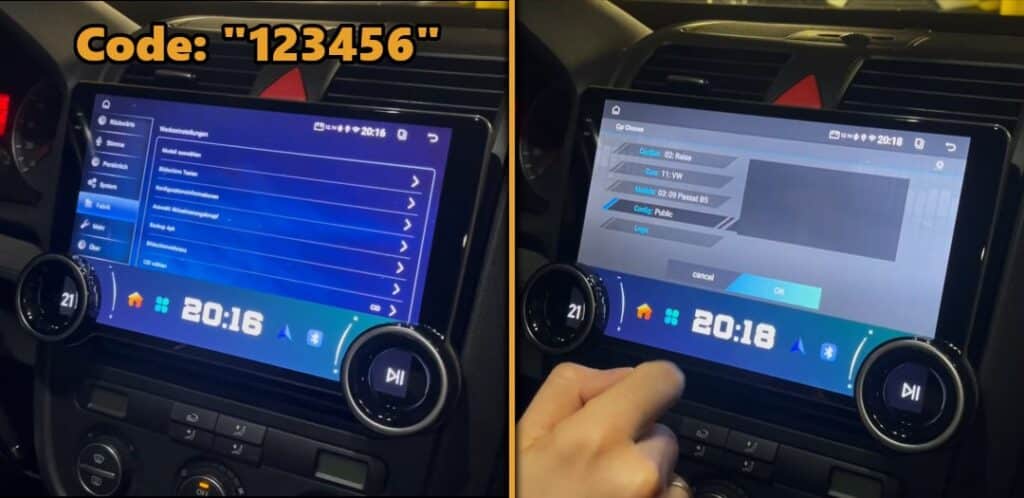

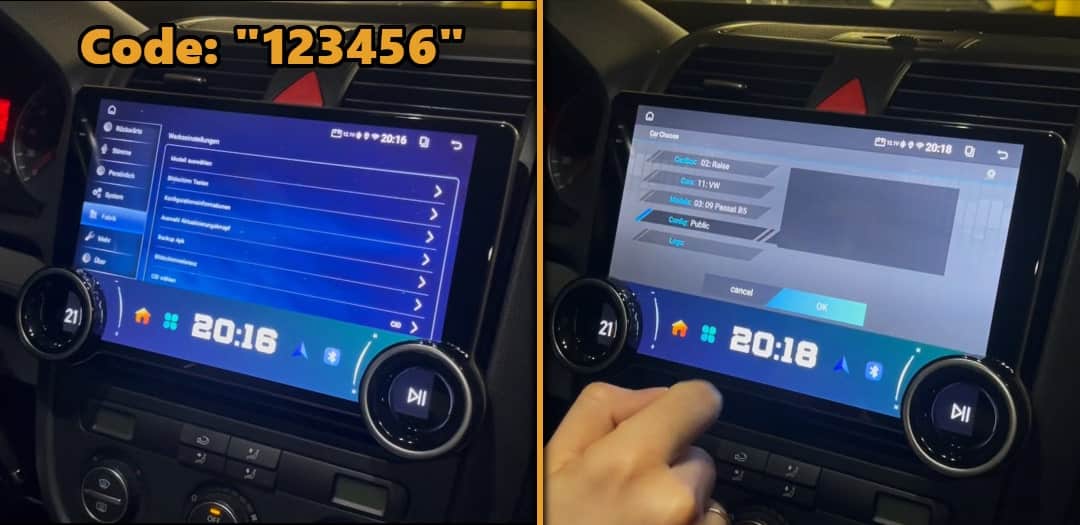

Prawie gotowe! Musisz tylko wybrać odpowiedni interfejs CAN-BUS. Aby to zrobić, przejdź do ukrytego menu w sekcji "Ustawienia" → "Fabryczne". Tam musisz wpisać hasło "123456", a następnie wybrać odpowiedni interfejs CAN-BUS i model pojazdu.

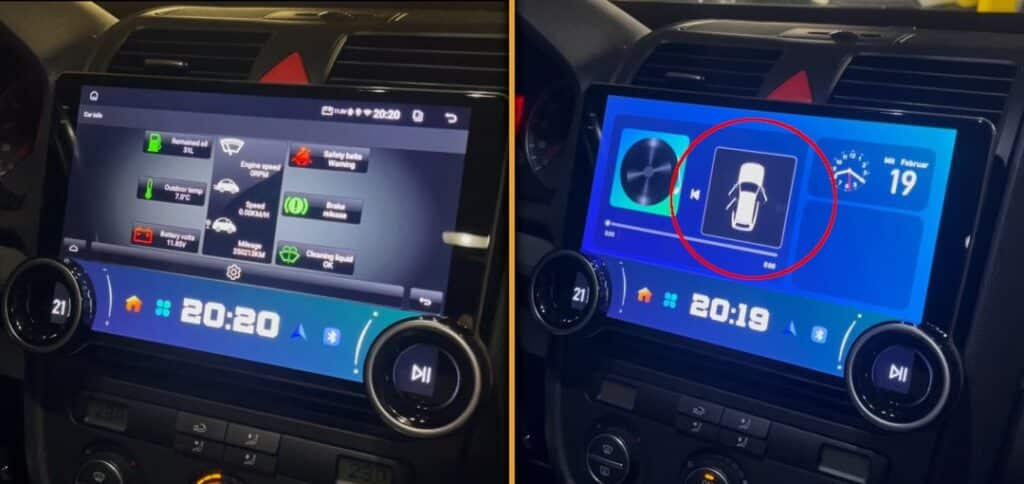

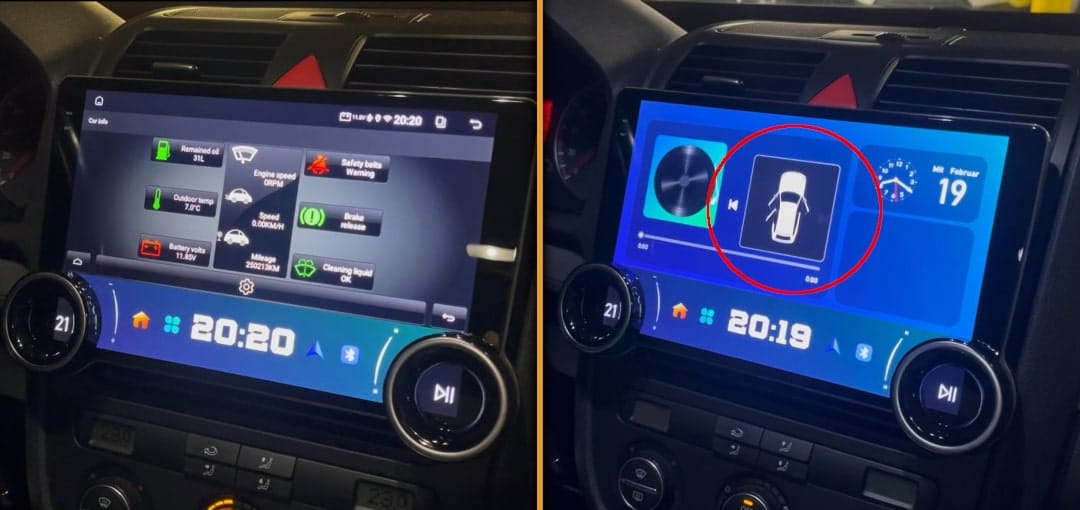

Jeśli wszystko poszło zgodnie z planem, powinieneś być w stanie przechwycić i wyświetlić dane pojazdu, takie jak otwarte drzwi lub prędkość obrotowa silnika (jeśli są dostępne).

Jeśli to nie zadziałało, musisz po prostu spróbować innych interfejsów i przejść przez dostępne opcje. Jeden z interfejsów na pewno będzie działał. W przeciwnym razie pomogą ci także informacje znajdujące się na dekoderze CAN-BUS.

Krok 7: Zainstaluj antenę DAB+

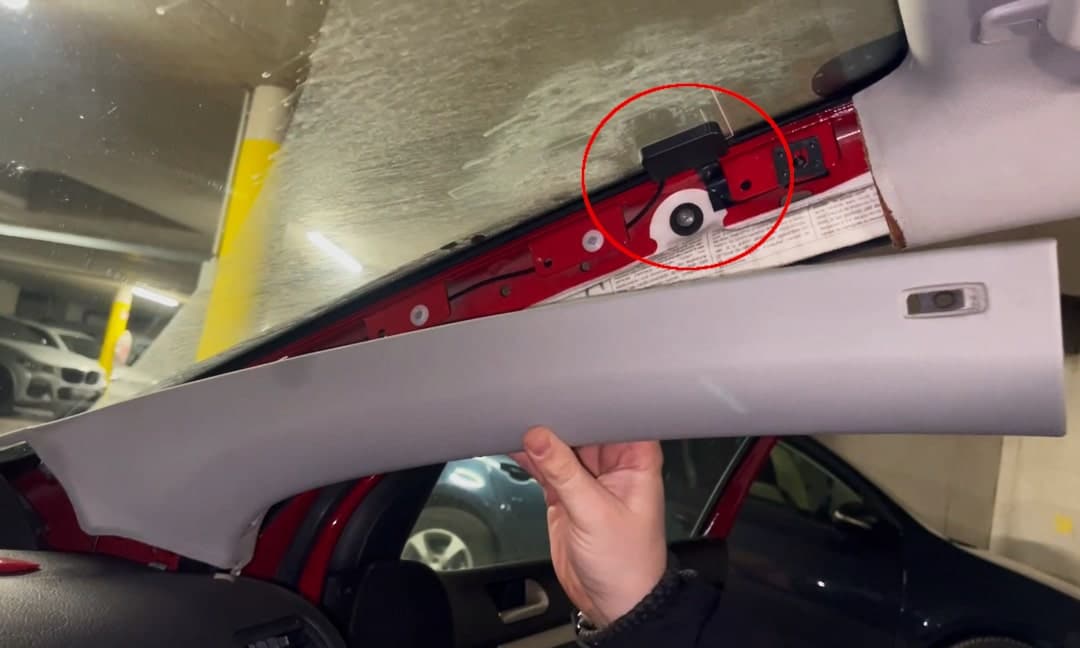

Zdejmij osłonę z filara "A" po stronie pasażera. Następnie zdejmij folię ochronną z czarnej folii i przezroczystej folii. Przyklej czarną folię do metalu filara "A" i przezroczystą folię do przedniej szyby. Jeśli metal filara "A" jest pomalowany, powinieneś zdrapać trochę farby, aby zapewnić połączenie z masą samochodu (farba nie przewodzi).

Następnie zamocuj kabel wzdłuż filara "A" i przeprowadź kabel USB do schowka, a następnie zamontuj osłonę z powrotem. Uważaj, aby nie uszkodzić czarnej folii. Na koniec podłącz kabel USB z anteny do wcześniej poprowadzonego portu USB w schowku. Użyj również złącza USB 4-pinowego, a nie 6-pinowego.
